Mini rampe hydraulique anti écrasement

La mini rampe hydraulique anti-écrasement à lèvre basculante est une solution innovante conçue pour assurer la sécurité lors des opérations de chargement et de déchargement sur les quais de camion. Conforme à la recommandation ED 6059 de l'INRS, elle crée une zone refuge de 500 mm en position haute et basse, garantissant ainsi la protection des opérateurs et des équipements.

Déroulez pour en savoir plus

Quels sont les avantages de la mini rampe hydraulique

Protection et sécurité améliorées :

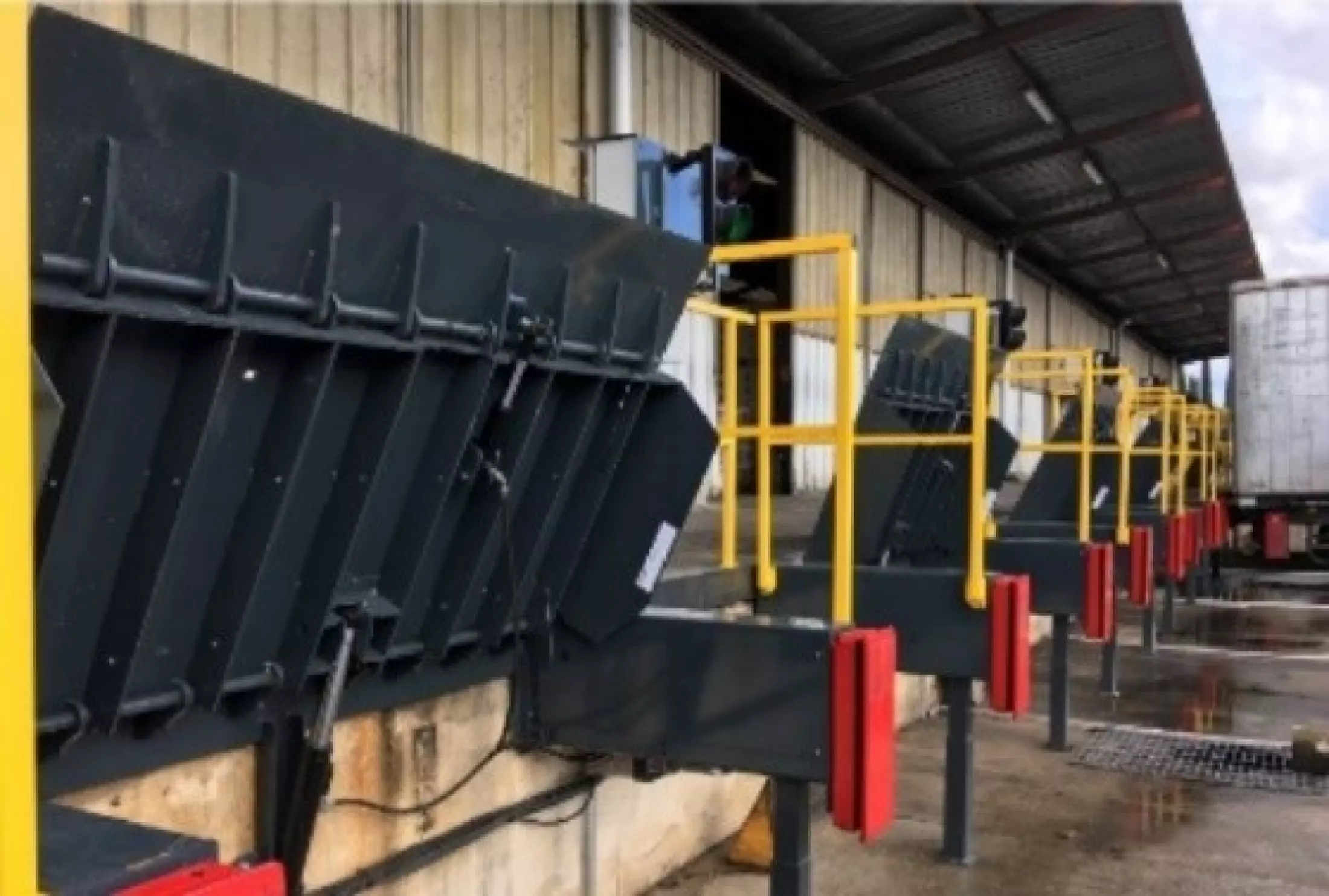

La mini rampe peut être laissée en position verticale (minimum 1000 mm), créant ainsi un garde-corps efficace pour prévenir les chutes accidentelles depuis le quai.
En cas de départ du camion sans mise en position verticale, la rampe descend automatiquement par gravité tout en maintenant la zone refuge intacte, assurant une sécurité continue.

Flexibilité et adaptabilité :

Capacité à supporter jusqu'à 6 tonnes de charge, adaptée aux véhicules de différents gabarits et poids.
Amplitude maximale de déplacement de la lèvre de -135 mm à +90 mm, assurant un ajustement précis aux différentes hauteurs des camions.

Un renseignement ? Un devis ?

Paris 01 86 61 21 98

Marseille 04 22 67 60 85

Montpellier 04 22 67 78 00

Nous écrire

Quelles sont les caractéristiques de la mini rampe hydraulique anti-écrasement

Données techniques

Amplitude max : -135mm / + 90mm.
Capacité : 6 Tonnes.
Dimensions utiles rampe dépliée : longueur 842mm / largeur 1990mm.
Dimensions hors tout sans butoirs : longueur 490mm / largeur 2480mm.
Possibilité autres dimensions sur demande.

Options

Traitement galvanisé de la rampe : Offre une protection renforcée contre la corrosion et prolonge la durabilité de la rampe.

Butoirs caoutchouc ou à face acier pour trafic intensif : Adaptés aux environnements de chargement intensif, ces butoirs offrent une protection maximale contre les impacts répétés.
Capteur présence camion / asservissement à la porte : Automatise les opérations de quai en détectant la présence du camion et en activant les équipements de quai nécessaires.
Paire de gardes corps latéraux H 1100 mm : Améliore la sécurité des opérateurs en prévenant les chutes latérales depuis le quai.
Guide roues en acier galvanisé longueur 2600 mm : Dirige précisément les véhicules lors de leur approche du quai, assurant un alignement optimal et sécurisé.

Composition

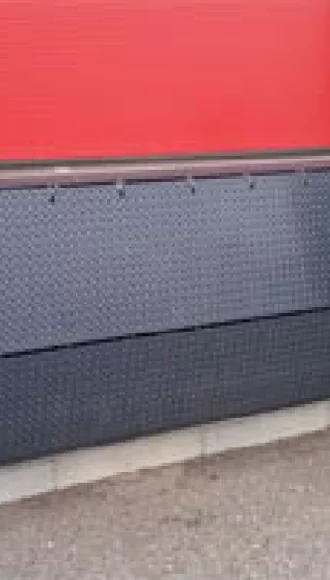

Rampe en tôle larmée acier avec caissons supports butoirs :

La rampe est principalement constituée de tôle larmée en acier, un matériau robuste et durable.
Les larmes sur la surface de la tôle renforcent sa résistance aux impacts et aux charges lourdes, assurant une structure solide capable de supporter les opérations de chargement et de déchargement intensives.

Les caissons supports butoirs intégrés assurent un soutien supplémentaire à la rampe, renforçant sa stabilité lors des mouvements hydrauliques et des interactions avec les véhicules de chargement.

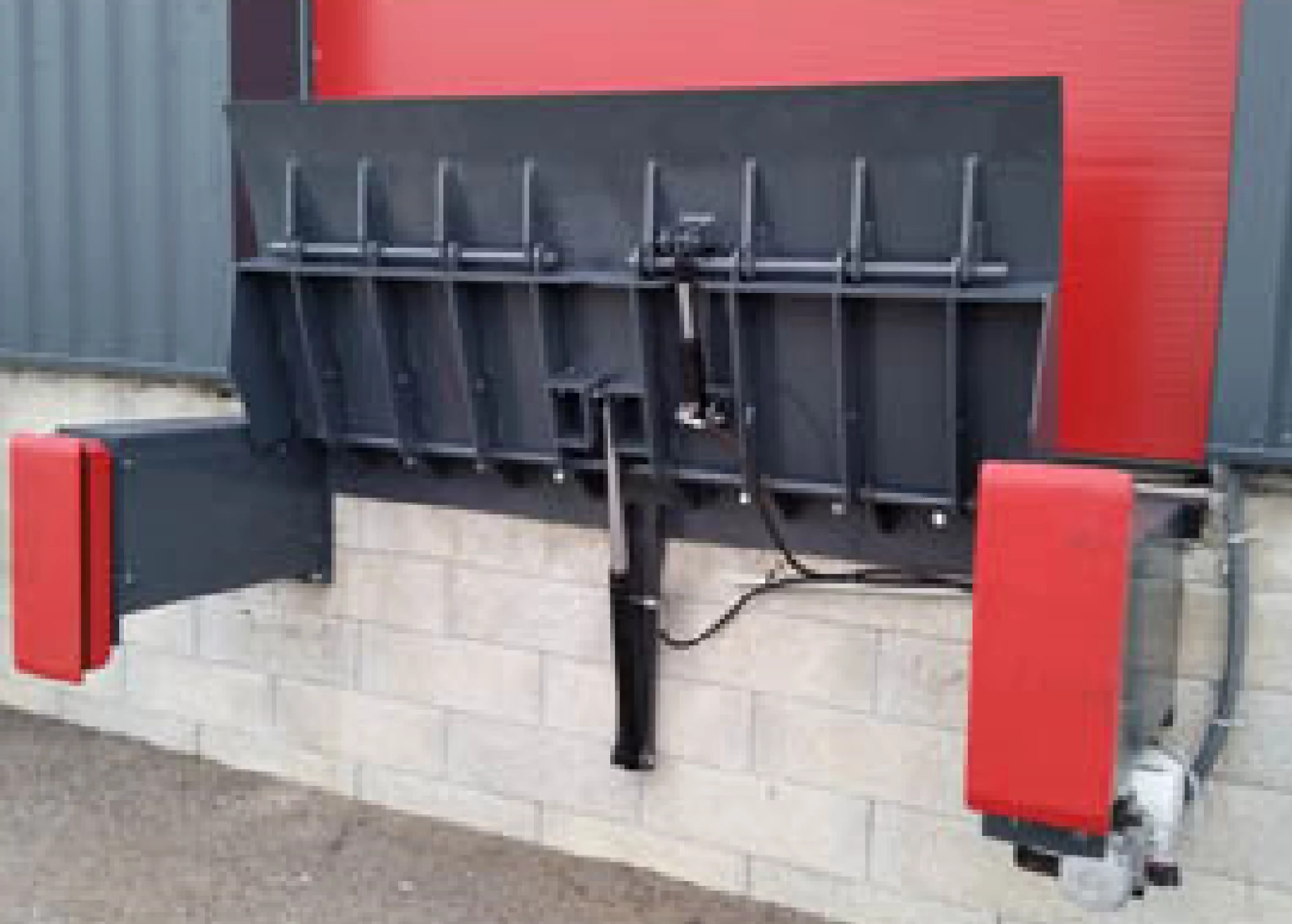

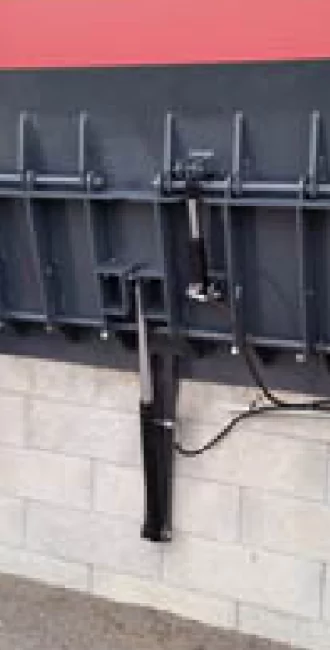

Un groupe hydraulique et deux vérins :

Un groupe hydraulique est inclus pour alimenter le système de levage et de baisse de la rampe.
Les deux vérins hydrauliques sont essentiels pour assurer un mouvement contrôlé et sécurisé de la lèvre de la rampe, permettant une adaptation précise aux différentes hauteurs des camions.
Ce système hydraulique est conçu pour offrir une performance fiable et régulière, optimisant ainsi les opérations de quai tout en assurant la sécurité des opérateurs et des véhicules.

Une armoire de commande :

L'armoire de commande abrite les composants électriques et électroniques nécessaires pour contrôler le fonctionnement de la rampe hydraulique.
Elle intègre les circuits de contrôle, les capteurs de sécurité, et les systèmes de communication nécessaires pour automatiser et sécuriser les opérations de chargement et de déchargement.
L'armoire de commande assure une gestion efficace des différentes fonctions de la rampe, y compris la sécurité, la synchronisation des mouvements hydrauliques et l'intégration avec d'autres équipements de quai.

En intégrant ces caractéristiques et options dans la conception de la mini rampe hydraulique anti-écrasement, votre entreprise peut améliorer significativement la sécurité, la productivité et l'efficacité des opérations de quai tout en assurant la conformité aux normes de sécurité les plus strictes.
